產品介紹

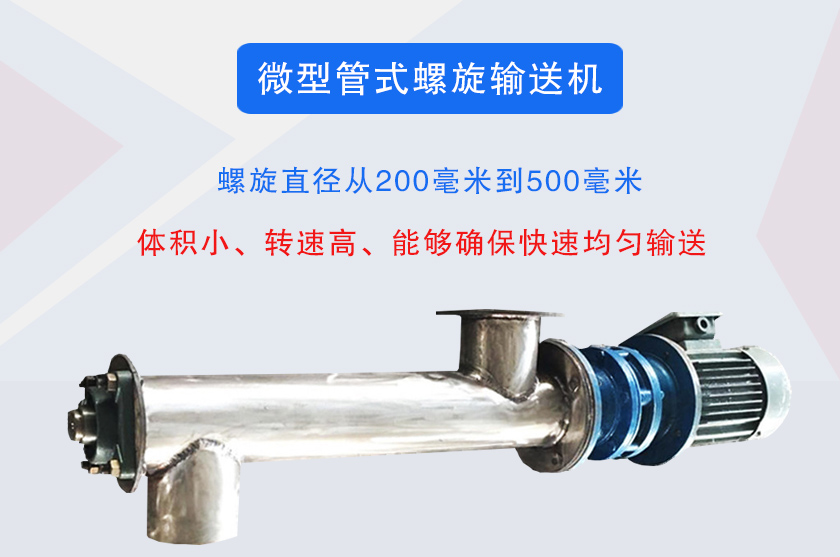

微型管式螺旋輸送機主要是針對小產量設計的一種輸送設備，螺旋直徑從200毫米到500毫米，共有五種規格，長度從2米到70米，選型時符合標準公稱長度，特殊需要可在選配節中另行提出。

應用行業

微型管式螺旋輸送機各種粉狀、顆粒狀和小塊狀等松散物料的水平輸送和垂直提升，適用于各行業，如建材、化工、電力、冶金、煤炭、糧食等行業，如煤粉、水泥、灰渣、粉煤灰等。

突出優勢

1、體積小、轉速高、能夠確保快速均勻輸送。

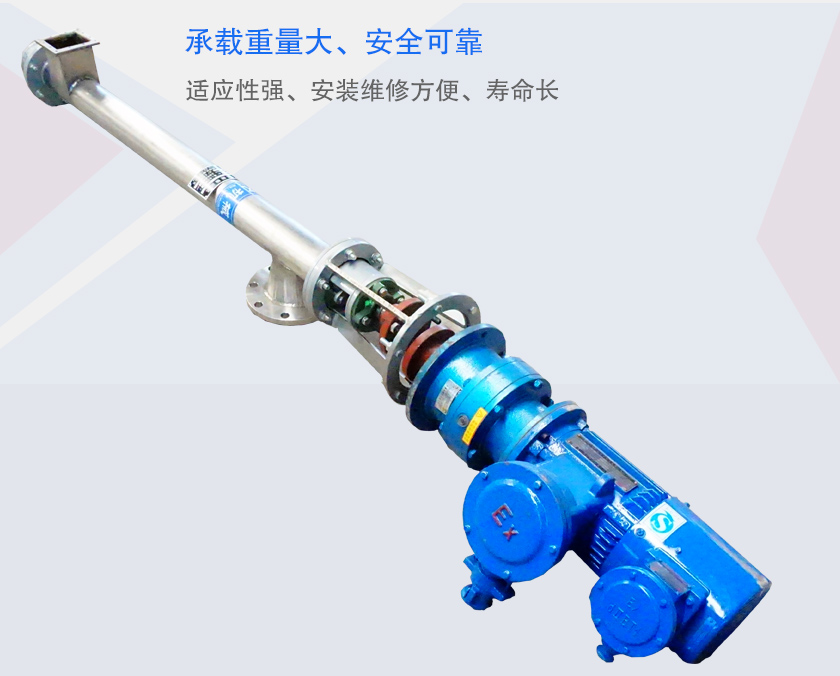

2、承載重量大、安全可靠。

3、適應性強、安裝維修方便、壽命長。

4、剛性好，密封好。外殼采用無縫鋼管制作，端部采用法蘭連接成一體。

5、出料端設有清掃裝置，整機噪聲低，適應性強，進出料口位置布置靈活。

細節與結構

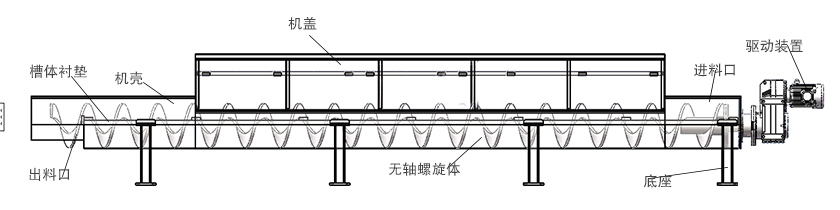

微型管式螺旋輸送機主要由驅動裝置、頭部裝配、機殼、無軸螺旋體、槽體襯墊、進料口、出料口、機蓋、底座等組成。

1、驅動裝置：空心軸斜錐齒輪減速機或TY同軸式硬齒面齒輪減速機，本說明書只提供TY驅動裝置，設計時應盡可能將驅動裝置設在出料口端，使螺旋體在運轉時處在受拉狀態。

2、頭部裝配有止推軸承，可承受輸送物料時產生的軸向力。

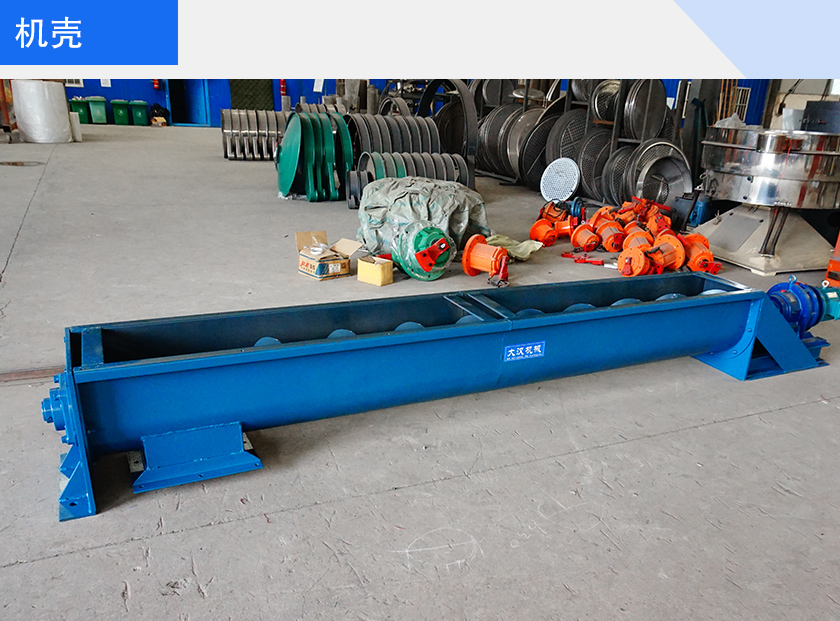

3、機殼：機殼為U型，上部加防雨型機蓋，材質有不銹鋼或碳鋼。

工作原理

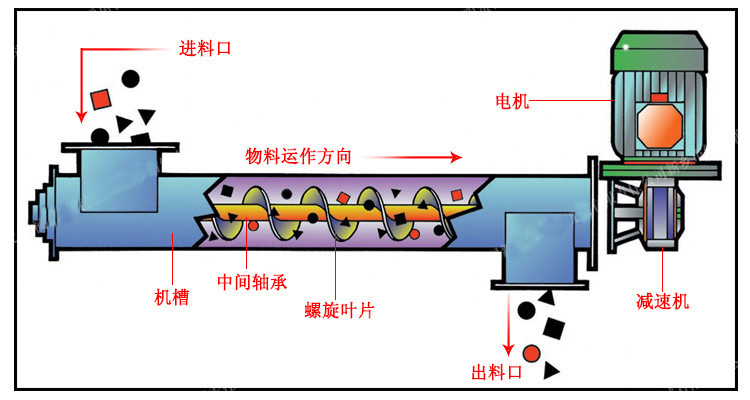

微型管式螺旋輸送機是利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移完成輸送工作的。頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承設有防塵密封裝置，軸瓦一般采用粉末冶金,輸送水泥采用毛氈軸瓦，吊軸和螺旋軸采用滑塊連接。

技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

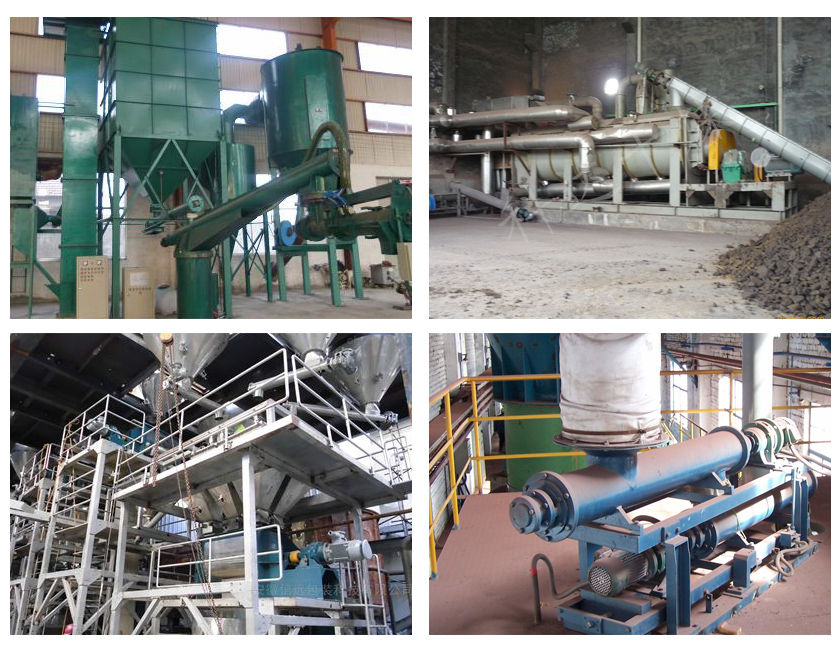

客戶案例

微型管式螺旋輸送機選型須知

1、根據被輸送物料的特性選擇輸送機對粉狀、顆粒、小塊物料進行輸送時，選擇普通螺旋輸送機即可。對大塊、高溫以及流體物料輸送時，應選擇螺旋管輸送機。對粉狀、細小顆粒狀物料垂直提升時，可以選擇垂直式螺旋輸送機。

2、易爆、易燃、有毒或有腐蝕性的物料輸送不適宜選擇普通螺旋輸送機。

3、對食用物料時，為了防止對食物造成污染，螺旋輸送機的機殼，螺旋體，軸承座等與物料接觸的部件，需采用不銹鋼，銅等材料制成，其內部軸承不能加潤滑油，所以需要選擇粉末冶金含油軸瓦，并采取良好的密封措施。

4、在環境溫差較大地區，或者輸送物料溫度較高，輸送距離較長時，必須采取保護螺旋輸送機機殼的措施，以防止機殼因為溫度變化引起的伸縮損壞設備。

5、微型管式螺旋輸送機驅動裝置不能夠使用三角帶或鏈條的傳動來驅動螺旋軸。

6、螺旋輸送機進料口需要裝設剛性葉輪喂料器等均勻供料裝置，以保證設備的安全運行。

因為螺旋輸送機對超載非常敏感，所以當料斗裝設在下部等處，進料量不易控制時，可能會出現超載和物料堵塞的現象，甚者可能造成驅動裝置的損壞。
